Réparation boîtier ouverture/fermeture portes Y61 TD6

[Agades]

Depuis trop longtemps j'avais un soucis de fermeture intempestive des portières du 4x4 (Y61 TD).
Ayant eu une petite trêve météorologique, j'ai lancé le chantier de restauration. En effet, un nouveau boîtier coûte dans le 90 euros et là ... une vis de 5

Le plus compliqué dans l'intervention, c'est de ne rien casser. Alors pour que certains, qui sont comme moi, puissent se lancer sans crainte, j'ai fait ce diapo sans aucune prétention mais qui devrait aider !

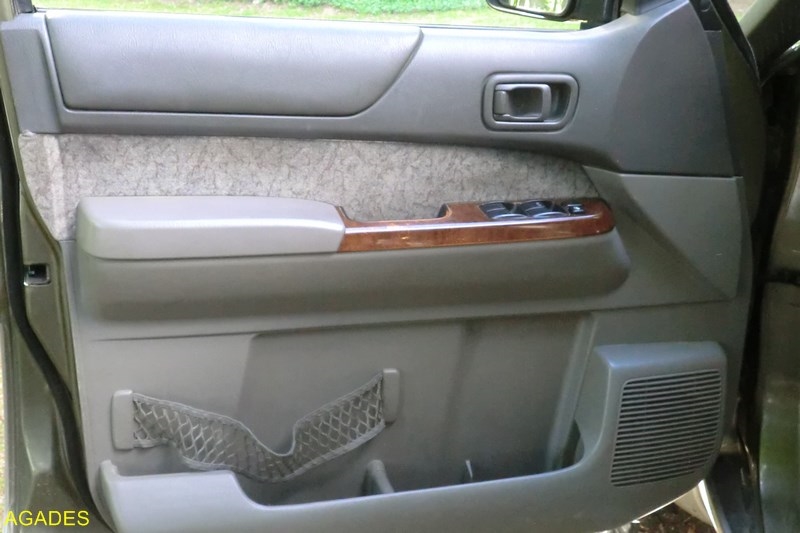

00 - Faut se lancer! Donc vider la poubelle de portière !

Ligne 00

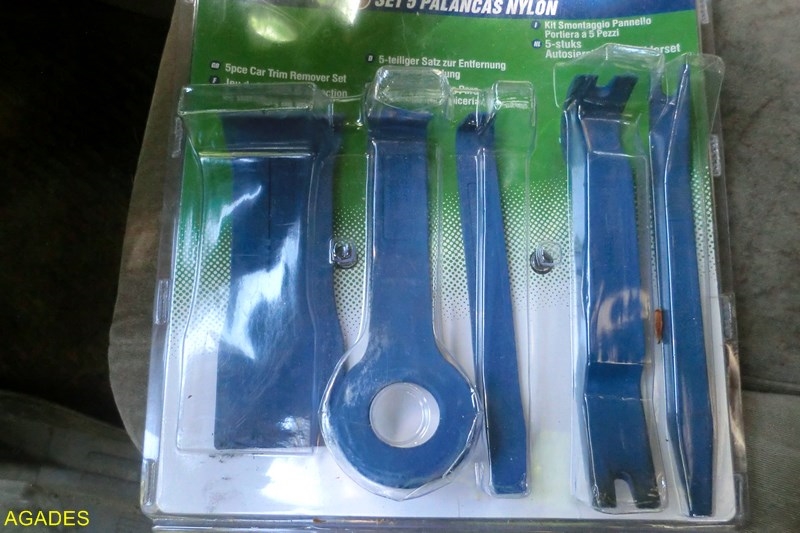

01 - Se munir des fourchettes de Philou pour shooter les vis de placage des tournevis, des douilles de 10 et 8

Ligne 01

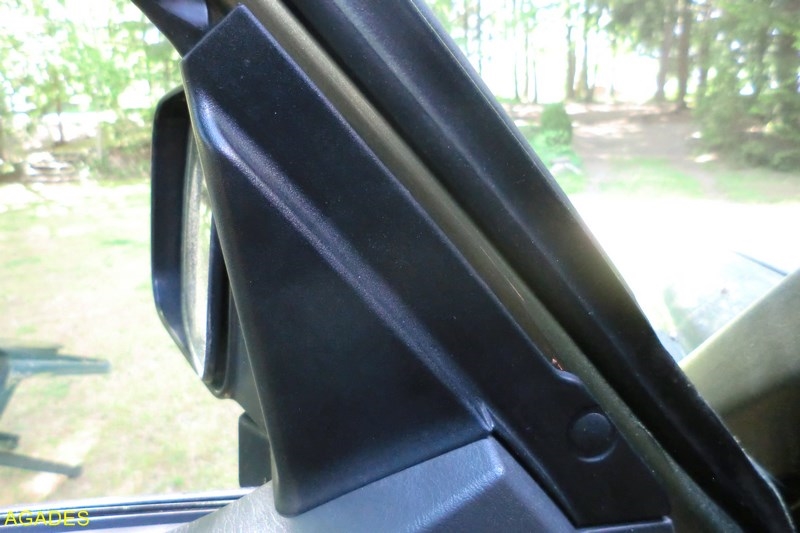

02 - Déposer PRECAUTIONNEUSEMENT le cache rétro

Ligne 02

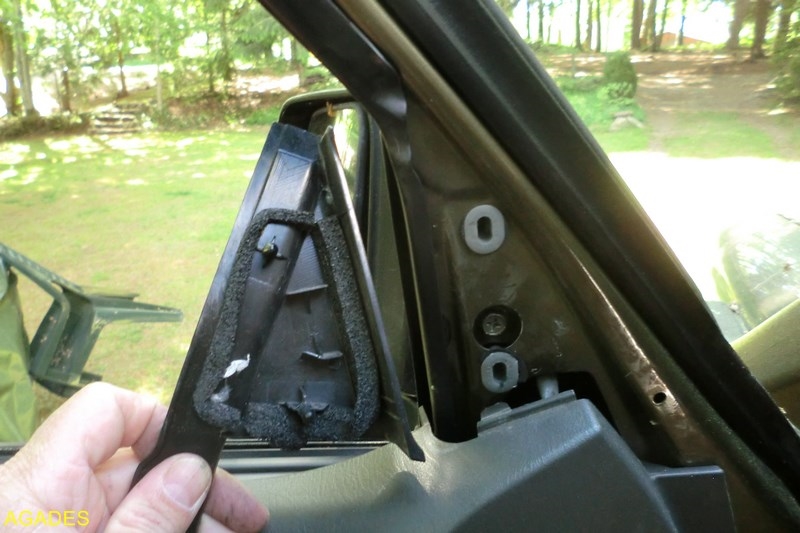

03 - Voilà comment c'est coté caché !

Ligne 03

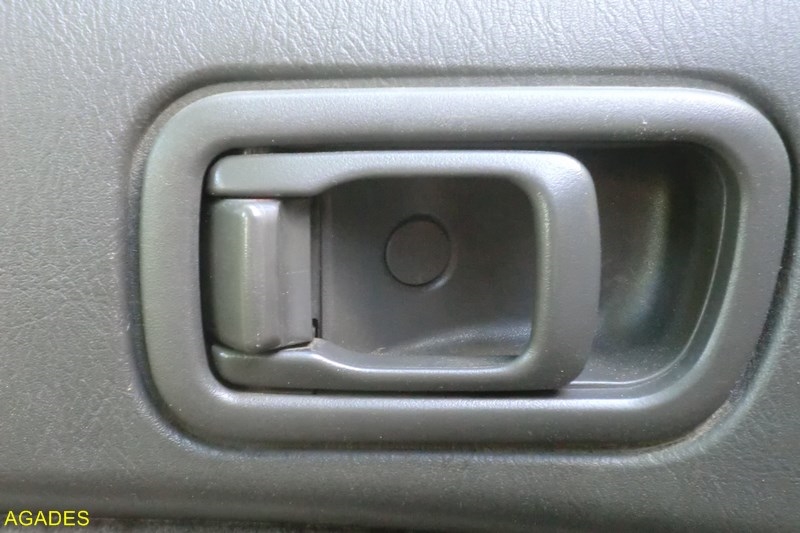

04 - Enlever l'enjoliveur de la commande intérieure.

Ligne 04

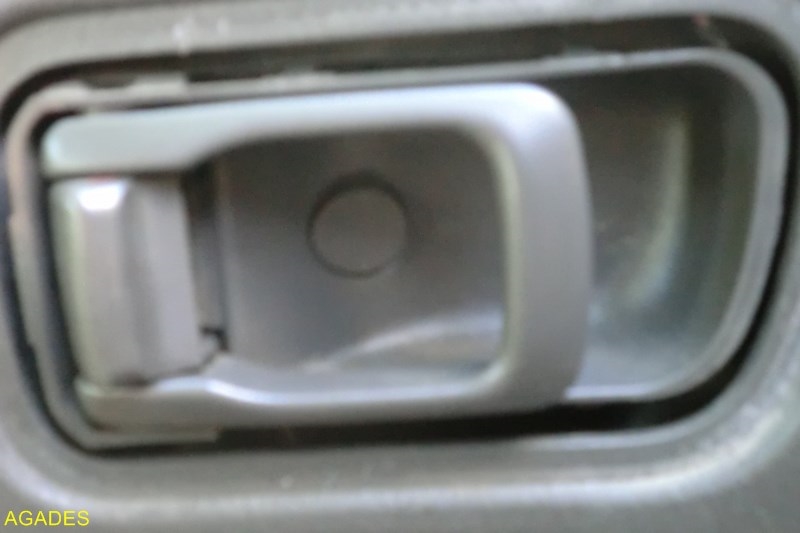

05 - Enlever le cache vis de la commande intérieure.

Ligne 05

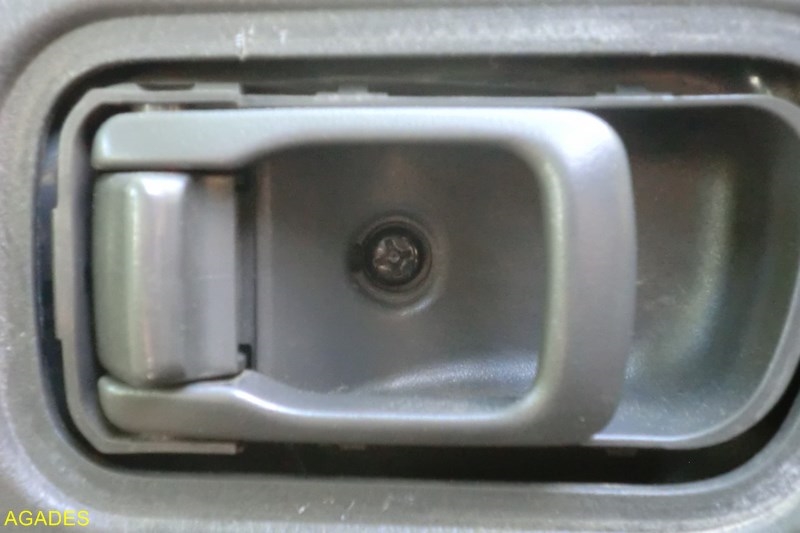

06 - Oter la vis de commande intérieure.

Ligne 06

07 - Oter la vis de la poignée intérieure de porte.

Ligne 07

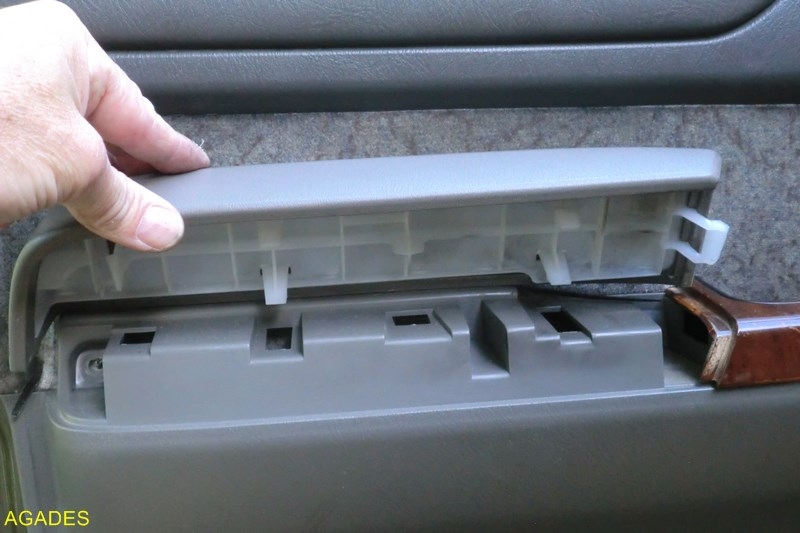

08 - Déposer l'accoudoir de porte en soulevant, EN PREMIER, la partie la plus à gauche et remonter vers l'avant.

Ligne 08

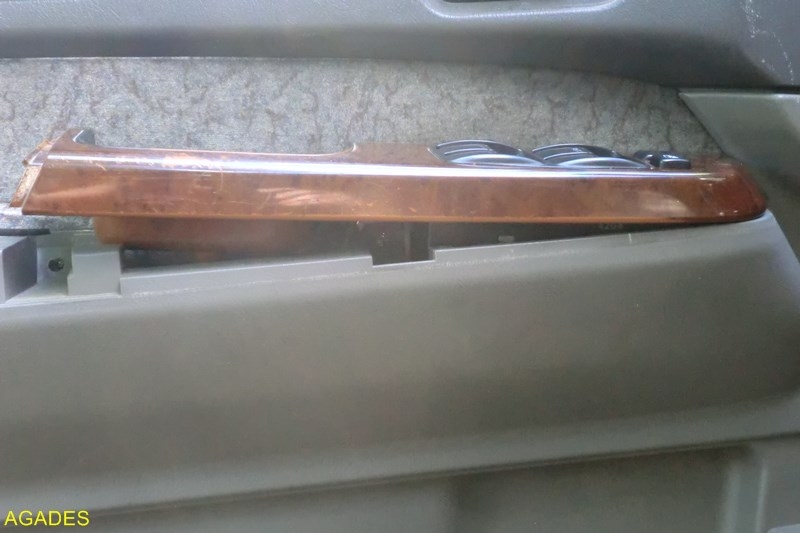

09 - Faire la même chose pour le cache lève vitre.

Ligne 09

[Agades]

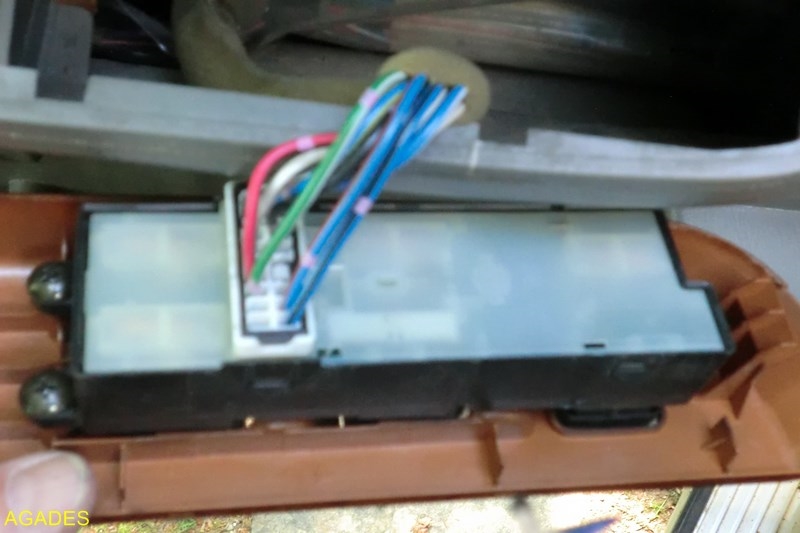

10 - Séparer le boîtier de commande électrique du cache en plastique.

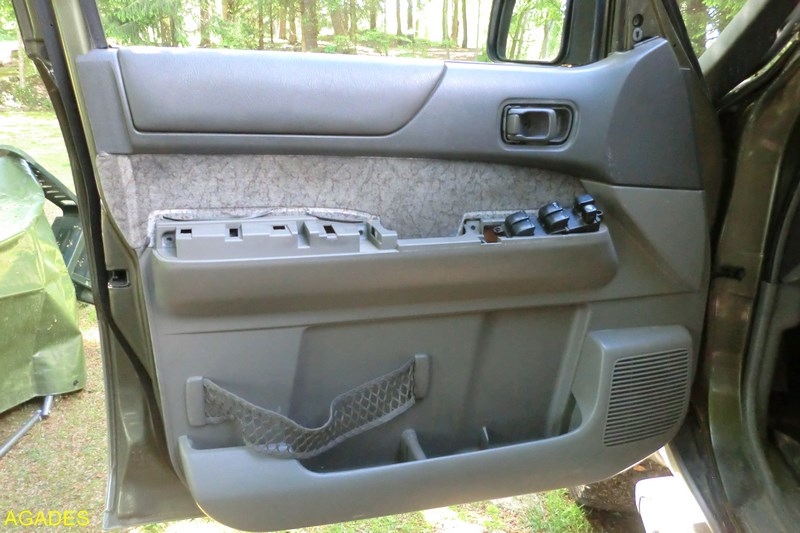

11 - Une petite pause pour voir où nous en sommes !

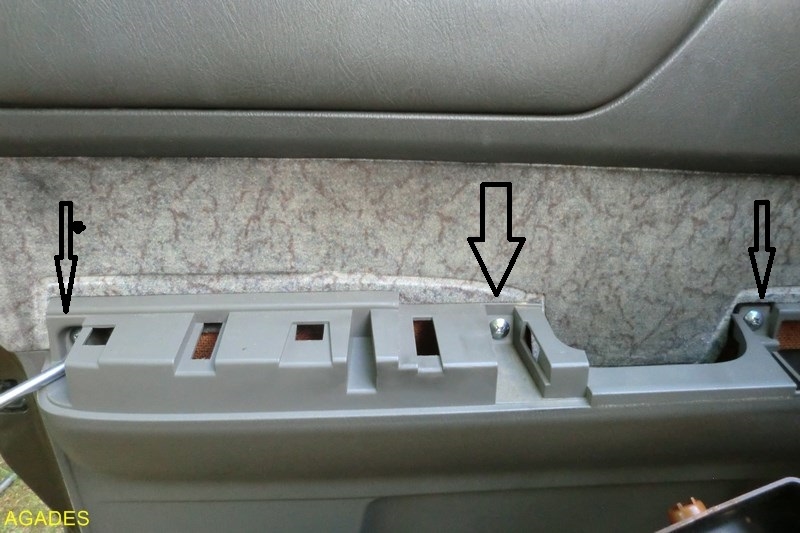

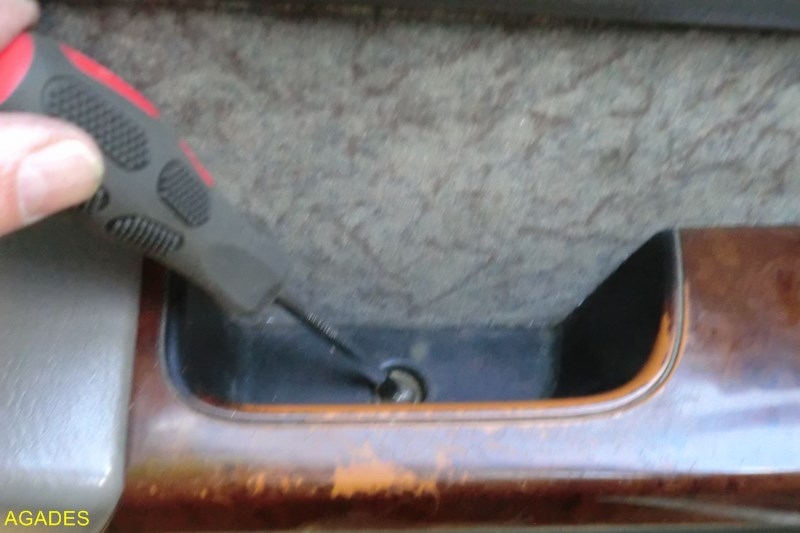

12 - Déposer les 3 vis de l'accoudoir.

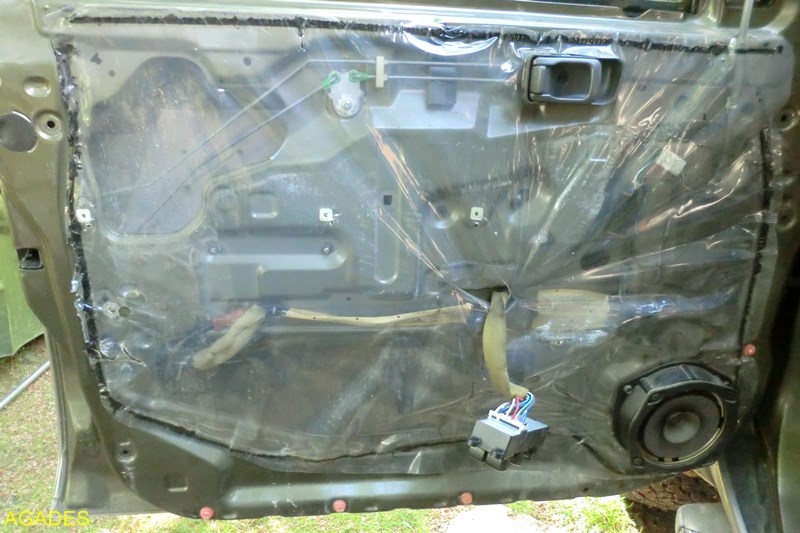

13 - A tiens, il y a un cache en plastique souple ! Et quelques vis de placages ne sont pas venues avec le panneau

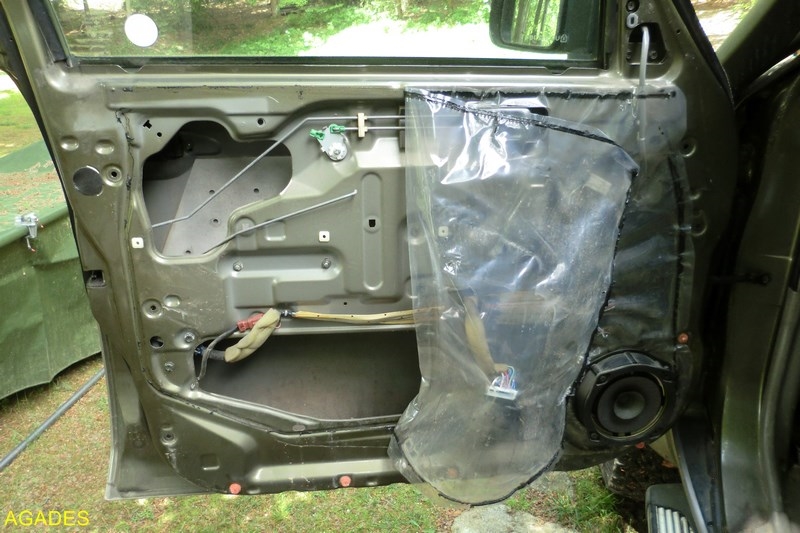

14 - Déplacer le minimum vital

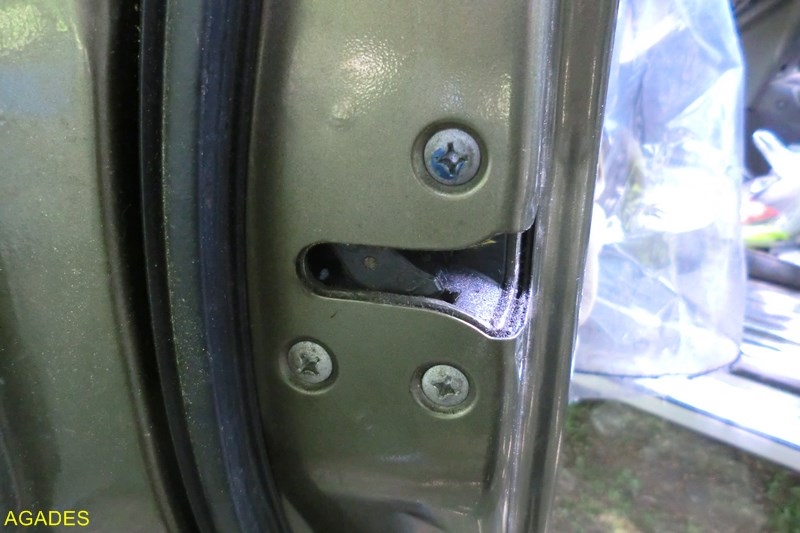

15 - Dépose des vis du penne. N'ayant pas de tournevis à frapper, j'ai chauffé au décapeur thermique...et c'est venu !

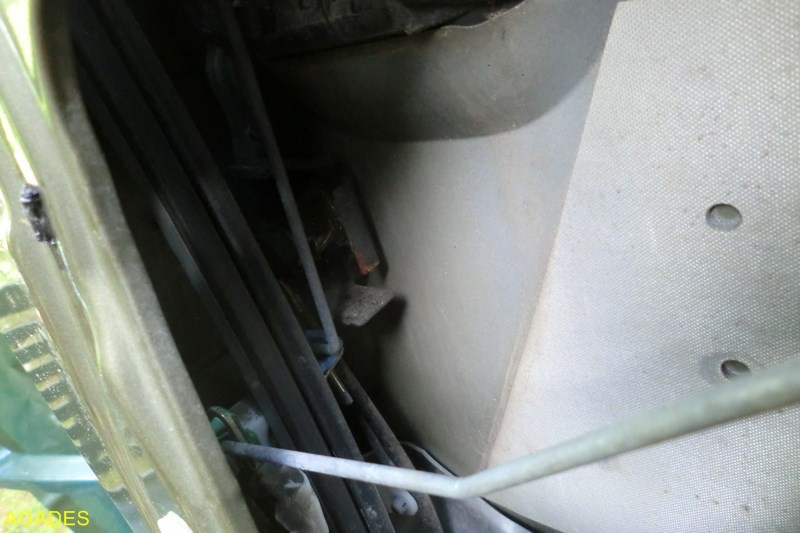

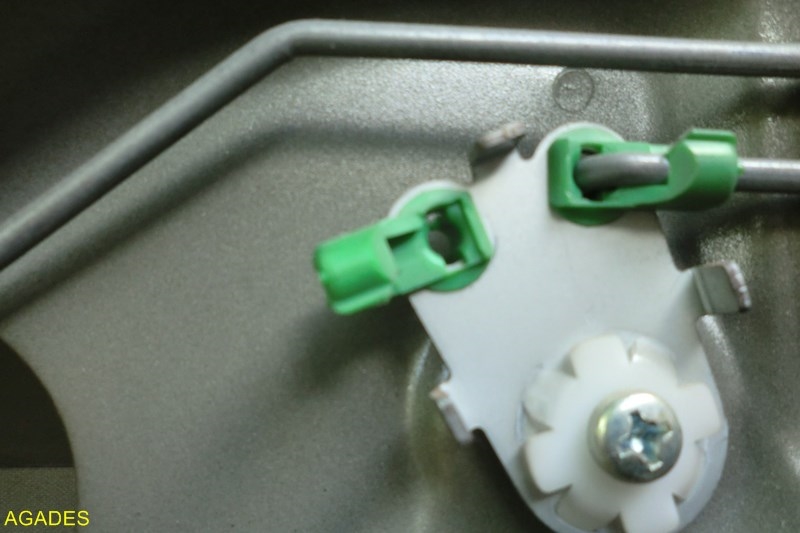

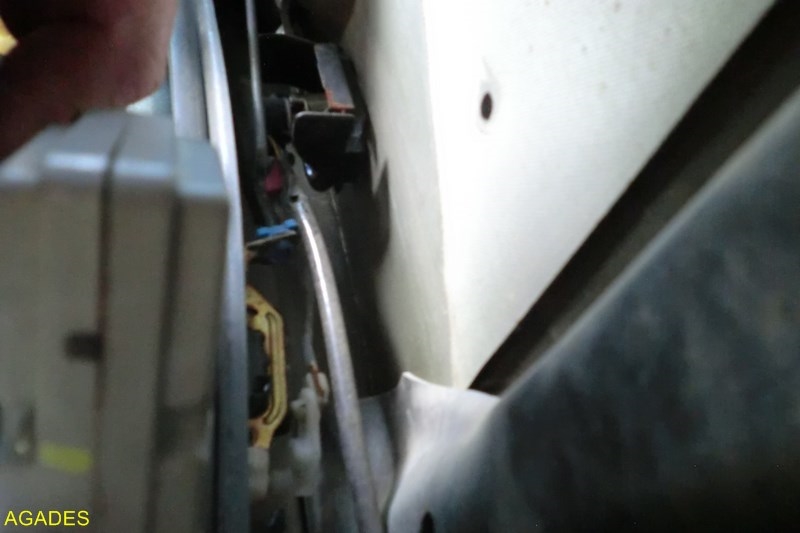

16 - Déposer la tringle basse...

17 - En faisant 1/4 de tour !

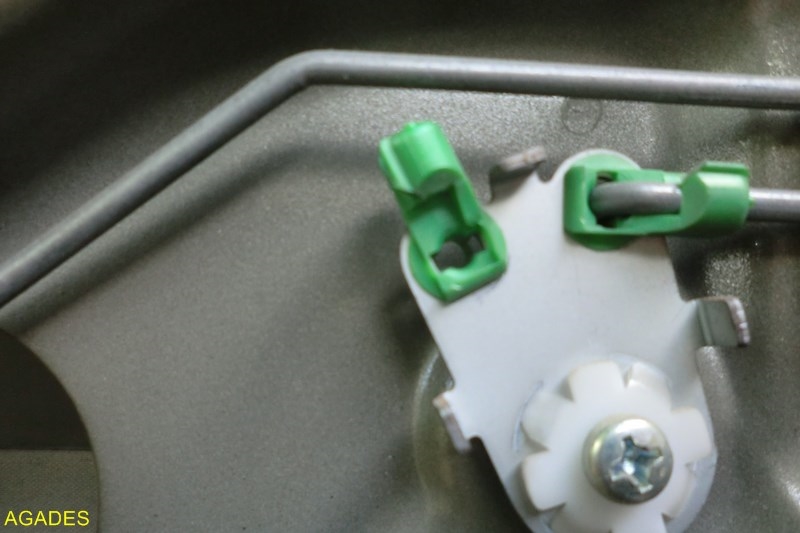

18 - Faire de même pour l'intérieur de la portière.

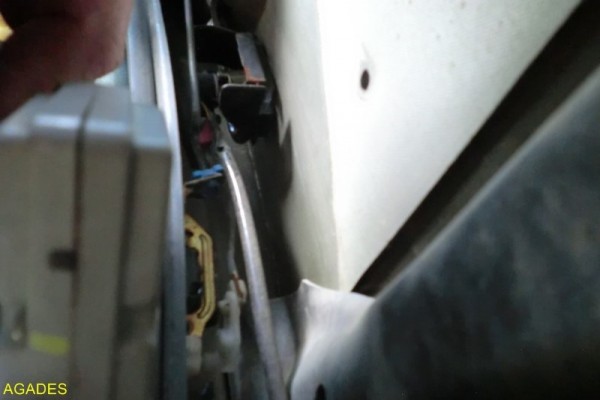

19 - Il y a aussi celle de la commande depuis la clef de serrure.

[Agades]

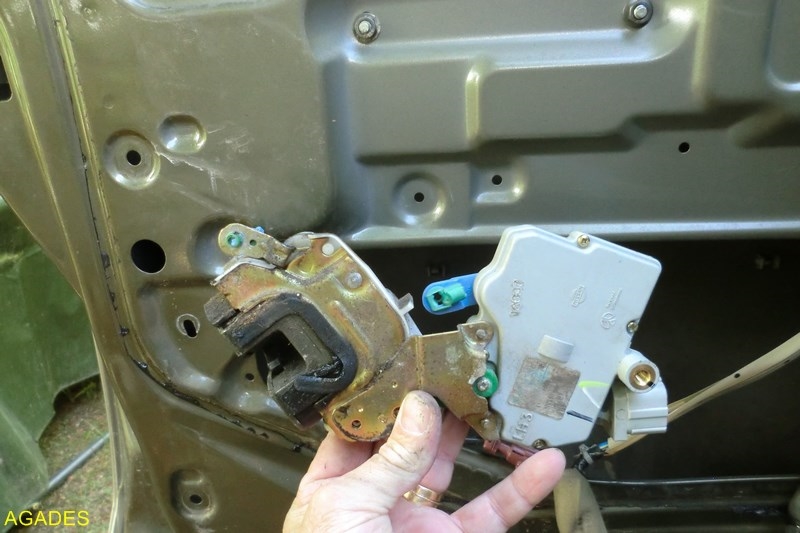

20 - Enlever la vis de maintien du boîtier et celle du guide de vitre (vis de 10) pour pouvoir sortir le boîtier.

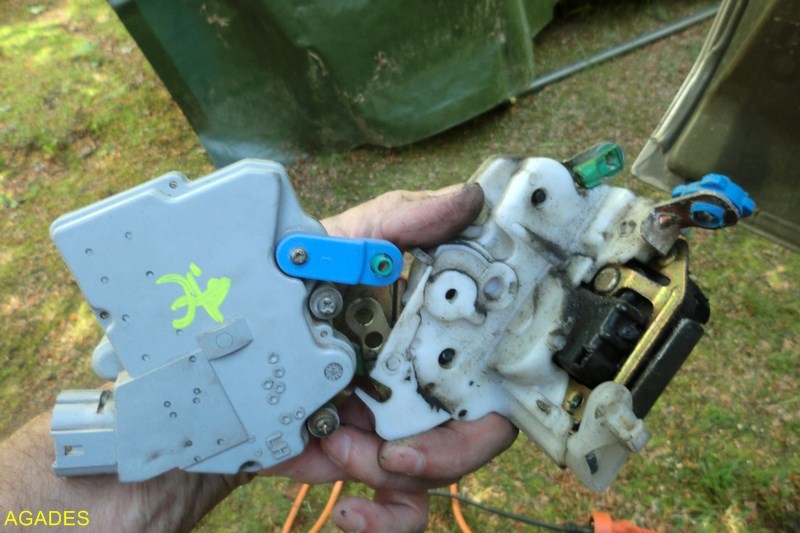

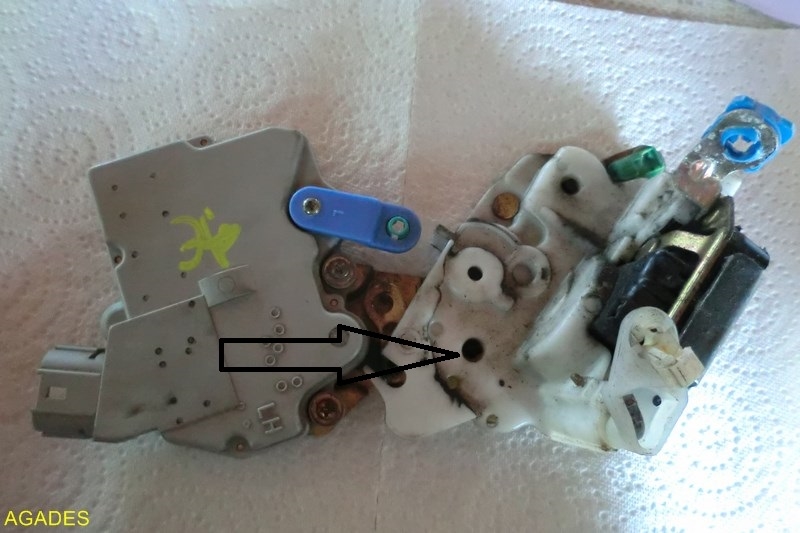

21 - Face cachée du boîtier. C'est de ce côté que se trouve l'axe en plastique coupable

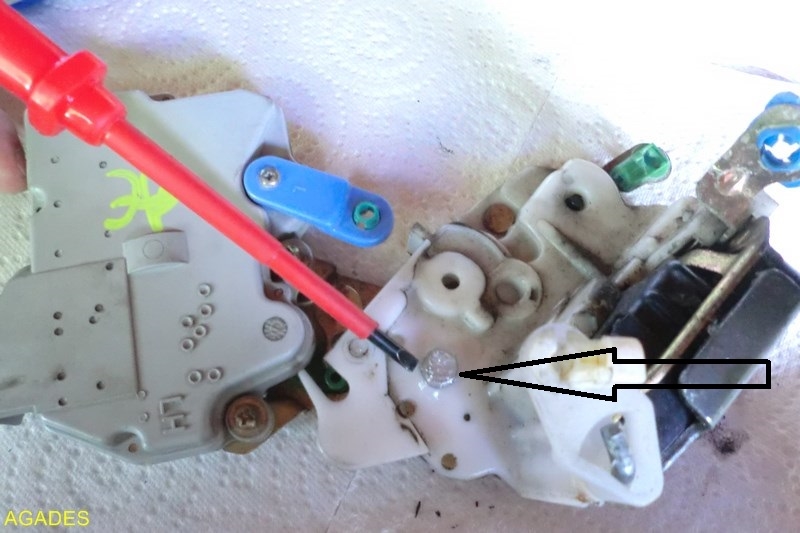

22 - L'axe en plastique à ôter.

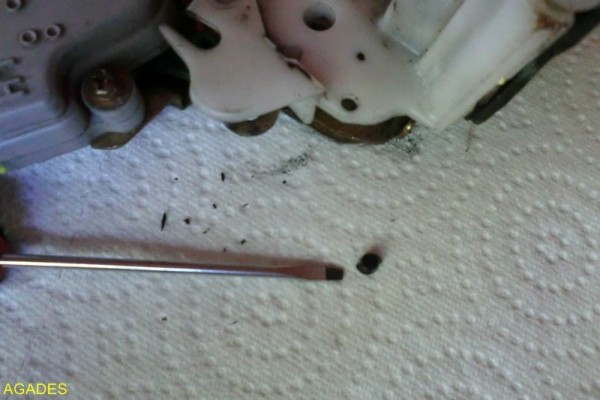

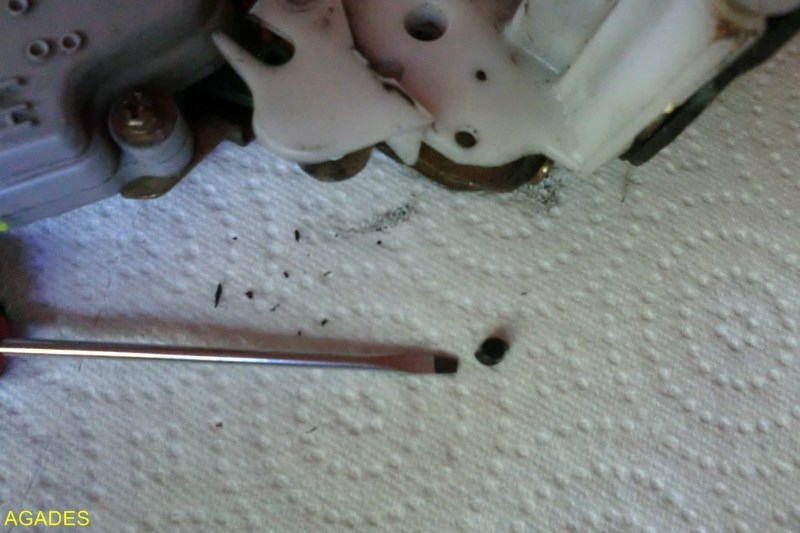

23 - Je comprends mieux !

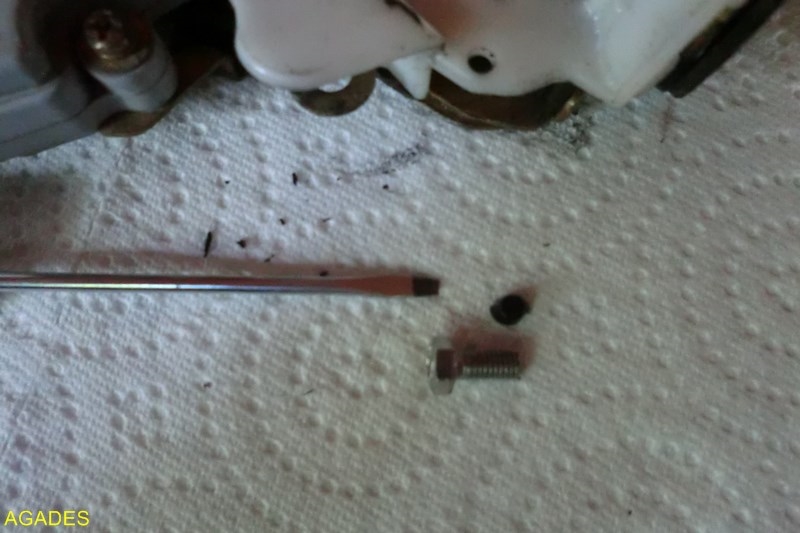

24 - L'ancien et son remplaçant

25 - Mise en place et collage avec de la colle Glue pour PVC (je n'avais que ça sous la main )

26 - Remontage en sens inverse ! Faire un essai avant la repose du panneau de portière... on sait jamais !

Pour moi, CA MARCHE !!!!!

[BENPATROLERIC]

merci pour cette astuce super détaillée
ayant du changer tous mes barillets , quand on m'avait volé les clefs de l'intimidator , ça me rappelle bien des choses

[missa]

très bien fait!!! merci agades

[sumotori]

Merci pour ce tuto très bien fait
juste une précision sur la longueur de la vis de 5

[Agades]

Merci pour ce tuto très bien fait
juste une précision sur la longueur de la vis de 5

Salut Michel,
Il faut la garder 10mm hors tête de vis. En fait, un gros clou suffirait car c'est un axe de rotation et donc le filetage est inutile

[gianni]

Bon tuto clair et précis

[titi 83]

trop fort

[Philou]

Merci Richards pour ce magnifique tuto
